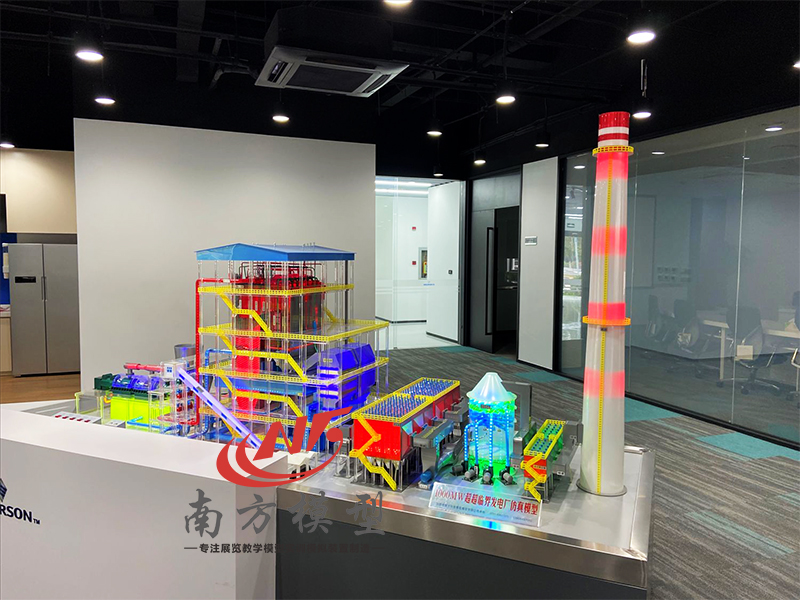

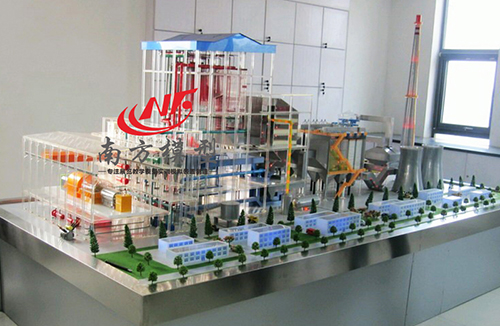

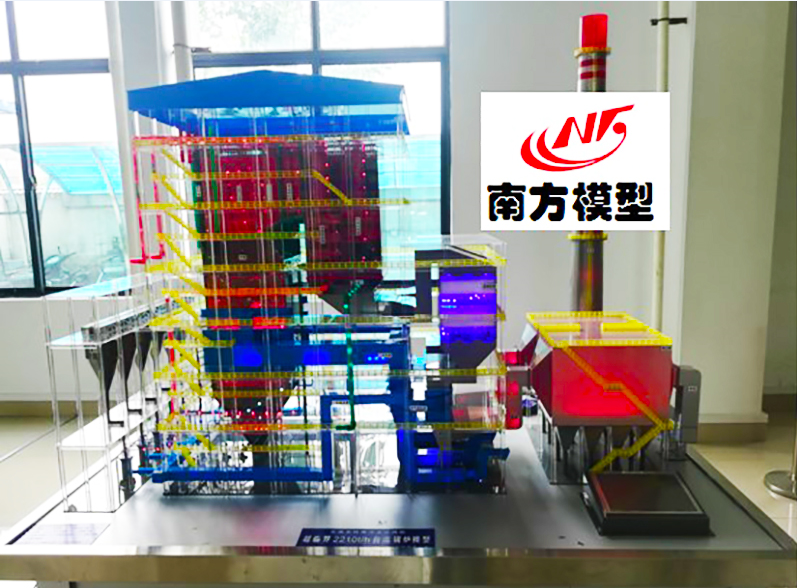

火力發電廠工業鍋爐模型

1.產品規格：2000*1200*2000mm

2.產品比例1:40

3. 電源：AC220V、50HZ，電流5A，具備漏電保護功能，安全性符合國家相關標準。

4.火力發電廠工業鍋爐模型制作參數：

鍋爐模型高度從臺面到頂棚高約為1.6米，另加臺座0.6米，總高為2米。采用5

臺中速磨煤機直吹式制粉系統，四角切圓燃燒，單爐膛倒U型露天布置，全鋼架懸吊

結構及柵格平臺，高強度螺栓連接，擺動噴嘴調溫，平衡通風，固態排渣。爐前布

置有汽水分離器、膨脹水箱等，爐后尾部布置有兩臺三分倉轉子回轉式空氣預熱器。

在省煤器與空氣預熱器之間設有脫硝裝置（詳見煙氣凈化部分），電氣除塵器與煙

囪之間設置有煙氣脫硫裝置（詳見煙氣脫硫部分）。

1、本部分由輸煤系統、制粉系統、鍋爐本體、風煙系統、除塵除灰系統等組成。

1）輸煤系統包括：煤場、斗輪機、輸煤皮帶運輸機、原煤倉等設備及部件；

2）制粉系統包括：給煤機、磨煤機、煤粉管道、冷風管道、熱風管道等設備及部件；

3）鍋爐本體包括：爐鋼架、爐膛（包括燃燒器）、汽水分離器、下降管、水冷壁、

前屏過熱器、后屏過熱器、低溫過熱器、高溫過熱器、再熱器、省煤器、空氣預熱器

等設備及部件件。

4）風煙系統包括：煙道、一次風道、二次風道、一次風機、二次風機、引風機、煙

囪等設備及部件

5）除塵除除渣系統包括：電除塵器、撈渣機等設備及部件。

2、展品主要內容

1）整臺鍋爐外觀、回轉式空氣預熱器（2個）、原煤斗（5座）、中速碗式磨煤機

（5臺）、給煤機（5臺）、煤斗與給煤機磨煤機的連接管（5條）、磨煤機與爐膛連接

管（20條）、汽水分離器1個、集中下降管、下聯箱、主蒸汽母管、冷再熱汽母管、熱

再熱汽母管、一次風機（2臺）、二次風機（2臺）、引風機（2臺）、煙風道等，以上

設備均用不同顏色的高級有機玻璃壓制成形。

2）光電設計：爐墻透明，可見內部結構。斗輪機、皮帶運輸機可仿真模擬轉動；各

種水、汽管道有燈光流動演示；爐膛火焰燈光顯示。

二、鍋爐尾部煙氣凈化處理系統

鍋爐尾部煙氣凈化處理系統包括：煙氣管道、脫硝系統（SCR）、高壓靜電除塵器、脫

硫系統（FGD）、引風機、煙囪。
