混流式水輪機模型

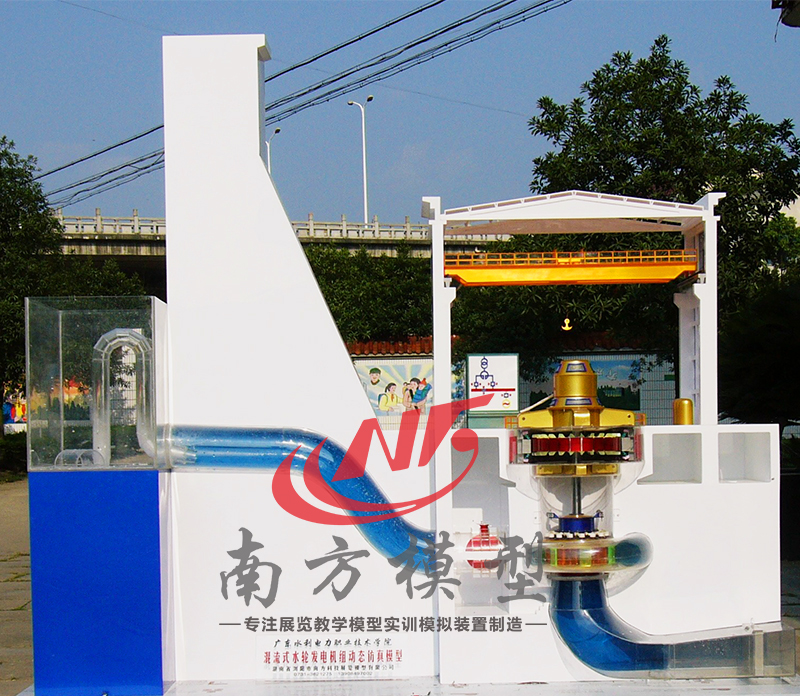

混流式水輪機模型結構簡單，主要部件包括透明蝸殼、座環、導水機構、頂蓋、轉輪、主軸、導軸承、底環、尾水管等。蝸殼為引水部件，形似蝸牛殼體，一般為8-10MM透明PMMA材質制成，圓形斷面。座環置于蝸殼和導葉之間，由上環、下環和若干立柱組成，與蝸殼直接連接;立柱呈翼形，不能轉動，亦稱為固定導葉。導水機構由活動導葉、調速環、拐臂、連桿等部件組成。轉輪與304不銹鋼主軸直接連接，是該類型水輪機模型的轉動部件，轉輪由上冠、下環、泄水錐和若干固定式葉片組成，其外形和各組成部分的配合尺寸根據其使用的水頭不同而有所不同。尾水管是將轉輪出口的水流引向下游的水輪機泄水部件，一般為彎肘形，混流式水輪機模型采用部分透明藍色彎肘形尾水管 。
