燈泡貫流式水輪機模型

燈泡貫流式水輪機組模型的發電機密封安裝在水輪機上游側一個燈泡型的金屬殼體中，發電機水平方向安裝，發動機主軸直接連接水輪機轉輪。

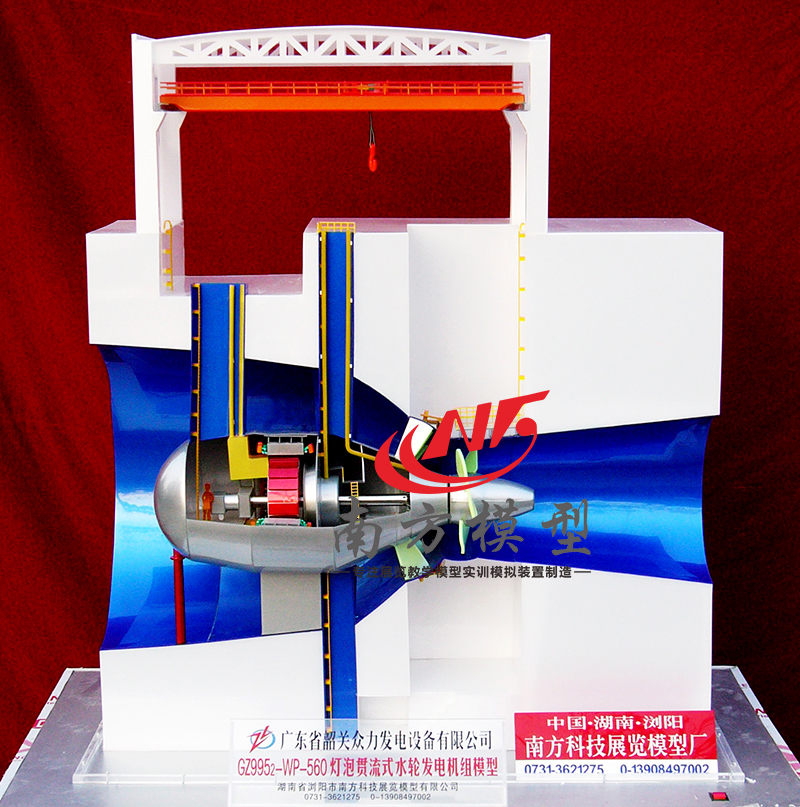

燈泡貫流式水輪機模型

燈泡貫流式水輪機組的水輪機部分由轉輪室、導葉機構、轉輪、尾水管組成；發電機軸直接連接到轉輪，一同安裝在鋼制燈泡外殼上，發電機在燈泡殼內，轉輪在燈泡尾端，發電機軸承通過軸承支持環固定在燈泡外殼上，轉輪端軸承固定在燈泡尾端外殼上，發電機軸前端連接到電機滑環與轉輪變槳控制的油路裝置。鋼制燈泡通過上支柱、下支柱固定在混凝土基礎中，上支柱也是人員出入燈泡的通道。

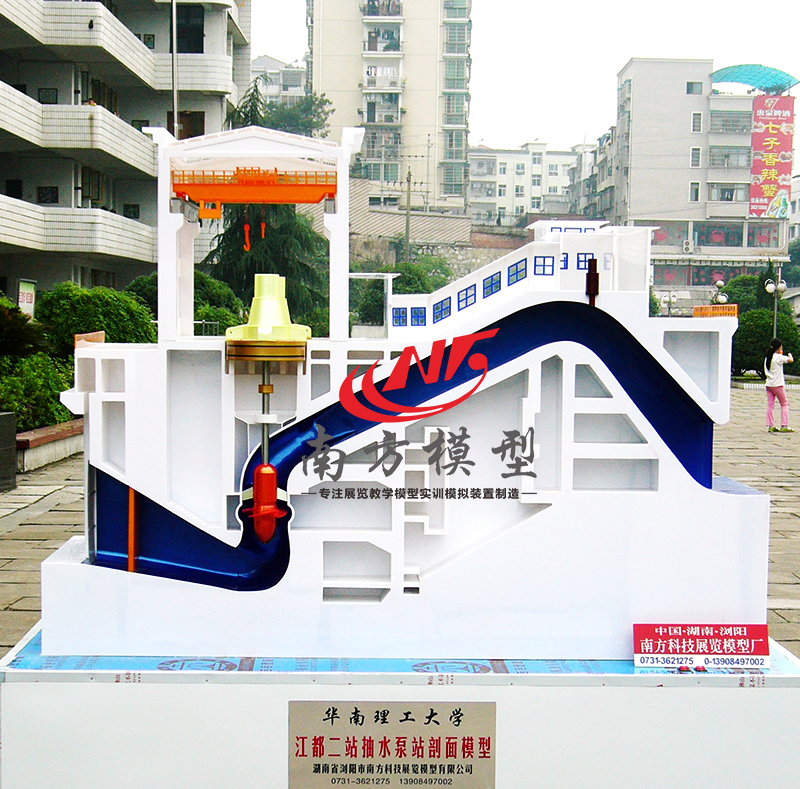

抽水泵站模型

燈泡貫流式水輪機組的水輪機模型使用藍色箭頭與LED流水燈表示水流走向，水流進入后從燈泡周圍均勻通過到達轉輪，推動轉輪旋轉做功后由尾水管排出。通過導葉角度與轉輪葉片角度的調整配合可使水輪機模型運行在最優狀態。燈泡貫流式水輪機組具有結構緊湊、穩定性好、效率較高，適用于低水頭大中型水電站。

燈泡貫流式機組是當前廣泛應用于大、中型機組的一種機型，其過水流道是軸向的或略微傾斜的。燈泡體位于水輪機轉輪上游，導水機構是錐形。發電機轉子直接耦合在水輪機軸上，水輪機軸由兩個導軸承支持。燈泡貫流式機組以較低的轉速運行，大型機組的轉速大約是70～125r/min。

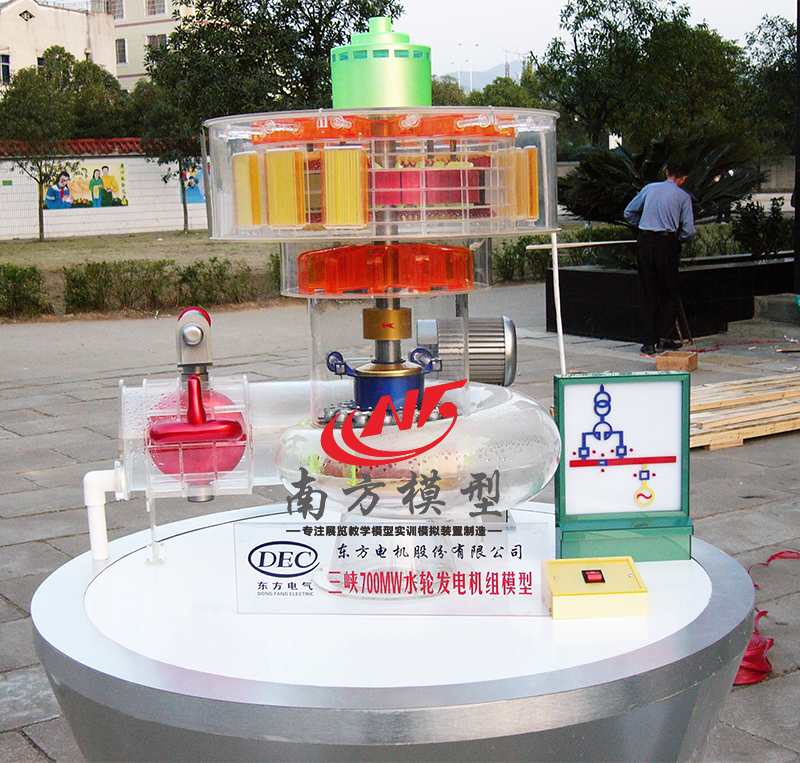

三峽700MW水輪發電機組模型
